سطوح raid چیست؟ دستگاه های RAID از نسخه های مختلف استفاده می کنند که سطح (سطوح) نامیده می شوند. مرجع اصلی ابداع کننده و توسعه دهنده مفهوم سطوح raid برای آن شش سطح در نظر گرفت (از raid0 تا raid5). تعداد سطوح riad از آغاز تا الان گسترش یافته و به سه دسته تقسیم شده است:
- سطوح riad استاندارد
- سطوح تو در تو
- سطوح riad غیر استاندارد
در این مقاله قصد داریم به صورت کامل انواع سطوح raid را توضیح دهیم.
بیشتر بخوانید: سرور رید چیست؟
سطوح raid استاندارد
این سطح از RAID 0 تا RAID 6 تشکیل شده است. در ادامه آنها را معرفی می کنیم.
سطح استاندارد RAID 0
این پیکربندی دارای striping است اما داده های اضافی ندارد. بهترین عملکرد را بدون تحمل خطا ارائه می دهد.
سطح استاندارد RAID 1
RAID 1. به عنوان انعکاس دیسک شناخته می شود. این پیکربندی شامل حداقل دو درایو است که ذخیره سازی داده ها را تکرار می کند. خط کشی وجود ندارد.
در این ساختار عملکرد خواندن بهبود یافته است؛ زیرا هر دیسک را می توان همزمان خواند. عملکرد نوشتن مانند ذخیره سازی تک دیسک است.

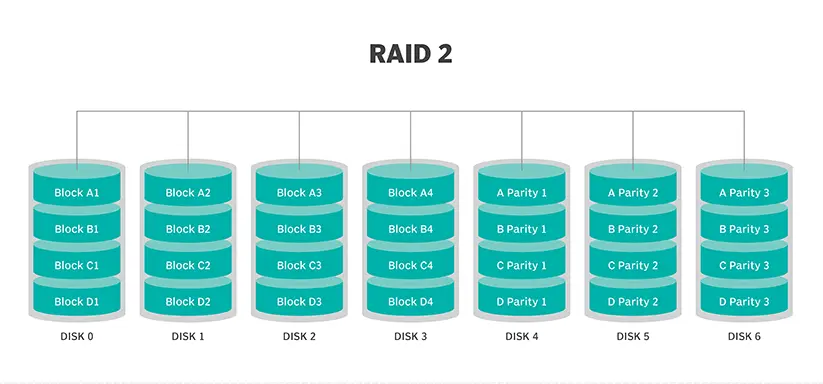

سطح استاندارد RAID 2
این پیکربندی از خط کشی در بین دیسک ها استفاده می کند و برخی از دیسک ها اطلاعات بررسی و تصحیح خطا (ECC) را ذخیره می کنند.
RAID 2 همچنین از یک برابری کد Hamming اختصاصی، یک شکل خطی ECC استفاده می کند. RAID 2 هیچ مزیتی نسبت به RAID 3 ندارد و در حال حاضر کاربردی ندارد.

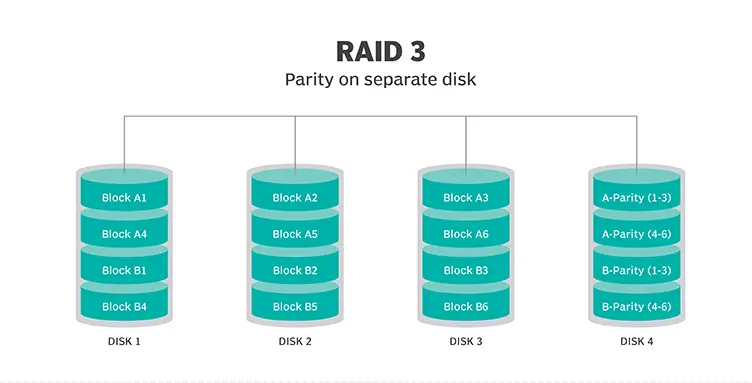

سطح استاندارد RAID 3
این تکنیک از striping استفاده می کند و یک درایو را به ذخیره اطلاعات برابری اختصاص می دهد. اطلاعات ECC تعبیه شده برای تشخیص خطاها استفاده می شود.
بازیابی اطلاعات با محاسبه اطلاعات انحصاری ثبت شده در درایوهای دیگر انجام می شود.
از آنجا که یک عملیات I/O به تمام درایوها به طور همزمان آدرس می دهد؛ RAID 3 نمی تواند I/O را با هم همپوشانی کند. به همین دلیل، RAID 3 بهترین گزینه برای سیستم های تک کاربره با برنامه های طولانی مدت است.

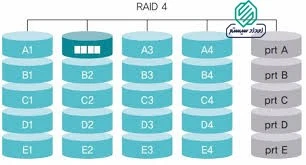

سطح استاندارد RAID 4
این سطح از نوارهای بزرگ استفاده می کند؛ به این معنی که کاربر می تواند رکوردها را از هر درایو واحد بخواند. در پایان I/O همپوشانی برای عملیات خواندن اجرایی است.
از آنجا که تمام عملیات نوشتن برای بروز رسانی درایو برابری مورد نیاز است؛ هیچ تداخل I/O امکان پذیر نیست.
سطح استاندارد RAID 5
این پیکربندی بر اساس خط بندی سطح بلوک برابری است. اطلاعات برابری در هر درایو راه راه است و آرایه را قادر می سازد حتی اگر یکی از درایوها از کار بیفتد، کار کند.
معماری آرایه، قادر است در چندین درایو، عملیات عملیات خواندن و نوشتن انجام دهد. این نتیجه عملکرد بهتری نسبت به یک درایو دارد؛ اما نه به اندازه آرایه RAID 0. RAID 5 به حداقل سه دیسک نیاز دارد؛ اما اغلب توصیه می شود از حداقل پنج دیسک به دلایل عملکرد استفاده کنید.
آرایه های RAID 5 عموماً به دلیل تأثیر عملکرد مرتبط با نوشتن داده های برابری، انتخاب ضعیفی برای استفاده در سیستم های فشرده نویس هستند.
وقتی یک دیسک از کار می افتد، ممکن است زمان زیادی طول بکشد تا یک آرایه RAID 5 بازسازی شود.

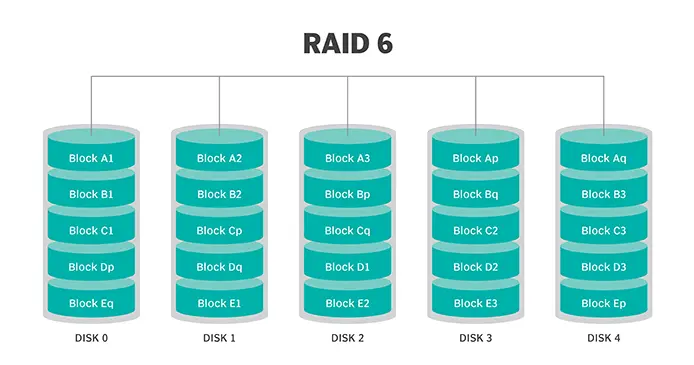

سطح استاندارد RAID 6
این تکنیک مشابه RAID 5 است؛ اما یک طرح برابری دوم دارد که در بین درایوهای آرایه توزیع شده است.
استفاده از برابری اضافی، آرایه را قادر می سازد به عملکرد خود ادامه دهد؛ حتی اگر دو دیسک به طور همزمان از کار بیافتند. با این حال، این حفاظت اضافی هزینه دارد.
آرایه های RAID 6 اغلب عملکرد نوشتن کندتری نسبت به آرایه های RAID 5 دارند.
سطوح raid تو در تو
برخی از سطوح RAID که مبتنی بر ترکیبی از سطوح RAID هستند به عنوان RAID تودرتو نامیده می شوند. در اینجا چند نمونه از سطوح RAID تو در تو آورده شده است.

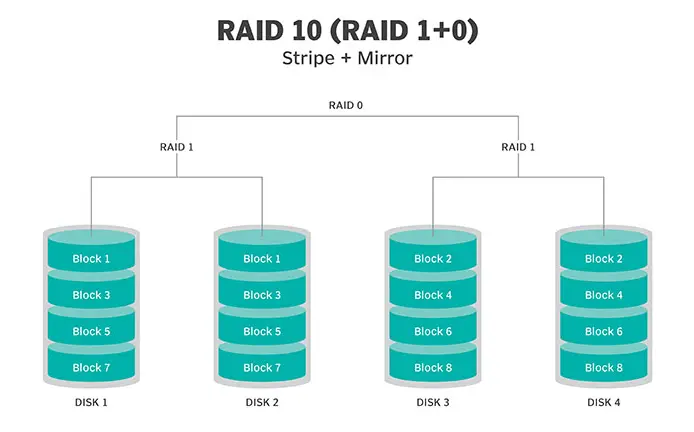

RAID 10 (RAID 1+0)
با ترکیب RAID 1 و RAID 0، این سطح اغلب به عنوان RAID 10 شناخته می شود که عملکرد بالاتری نسبت به RAID 1 ارائه می دهد؛ اما هزینه بسیار بالاتری دارد.
در RAID 1+0 داده ها آینه ای و آینه ها راه راه هستند.
RAID 0+1
این ساختار مشابه RAID 1+0 است؛ با این تفاوت که روش سازماندهی داده ها در آن کمی متفاوت است. این پیکربندی به جای ایجاد یک آینه و سپس راه راه کردن آن، یک مجموعه راه راه ایجاد می کند و سپس مجموعه راه راه را آینه می کند.
RAID 03
RAID 0+3، همچنین به عنوان RAID 53 یا RAID 5+3 شناخته می شود. این سطح از striping در سبک RAID 0 برای بلوک های دیسک مجازی RAID 3 استفاده می کند.
این کارایی بالاتر از RAID 3 را ارائه می دهد، اما با هزینه بیشتر.
RAID 5+0
این پیکربندی برای بهبود عملکرد RAID 5 بدون کاهش حفاظت از داده، برابری توزیع شده RAID 5 را با نوار RAID 0 ترکیب می کند.
سطوح raid غیر استاندارد
سطوح raid غیر استاندارد با سطوح RAID استاندارد متفاوت است و معمولاً توسط شرکت ها یا سازمان ها برای استفاده اختصاصی توسعه داده می شوند.
سطوح riad غیر استاندارد RAID 7
یک سطح RAID غیراستاندارد مبتنی بر RAID 3 و RAID 4 که حافظه پنهان را اضافه می کند. این سطح شامل یک سیستم عامل جاساز است؛ که در زمان واقعی (نیاز) به عنوان یک کنترل کننده است.
ذخیره سازی حافظه پنهان (کش) از طریق یک اتوبوس پرسرعت و خصوصیات دیگری که برای یک کامپیوتر مستقل است.
RAID تطبیقی این سطح به کنترلر RAID امکان تصمیم گیری می دهد. اینکه چگونه برابری را روی دیسک ذخیره کند. این انتخاب بین RAID 3 و RAID 5 خواهد بود.
این انتخاب بستگی به نوع مجموعه raid دارد.
سطح غیر استاندارد Linux MD RAID 10
سطح Linux MD RAID 10 توسط هسته لینوکس عرضه شد. از ایجاد آرایه های RAID تو در تو و غیر استاندارد پشتیبانی می کند. نرم افزار لینوکس RAID همچنین می تواند از ایجاد تنظیمات استاندارد RAID 0، RAID 1، RAID 4، RAID 5 و RAID 6 پشتیبانی کند.
